一、概述

　　ZX系列户外综合配电箱，是集计量、出线、无功补偿等多功能干体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。



二、使用环境条件

　　1、环境温度：-25℃-+40℃，

　　2、空气相对湿度日平均值不大于90%，月平均值不大于90%；

　　3、海拔高度．不大于2000m；

　　4、安装在无剧烈震动和冲击、无腐蚀性气体的场所。



三、结构特点

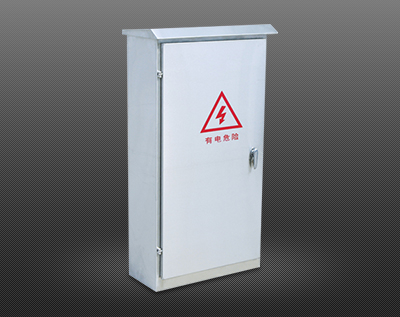

　　箱体结构分立式和卧式，外壳采用2mm优质不锈钢板经多重折边工艺弯制（或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等性能），采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹，内部安装梁（板）为热镀锌工艺处理，确保二十年内不锈蚀，箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明暗两种门锁，明锁配有防堵防锈的遮雨罩，计量室全封闭带铅封装置，箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、防异物的功能，防护等级IP54。
