一、概述

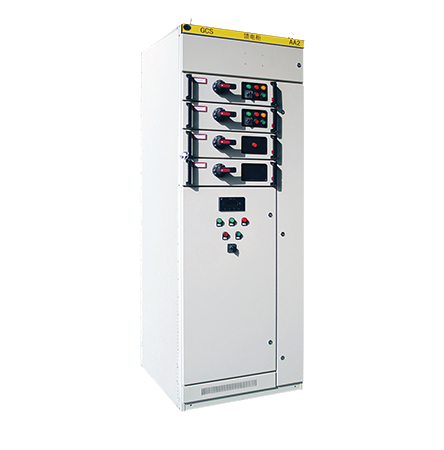

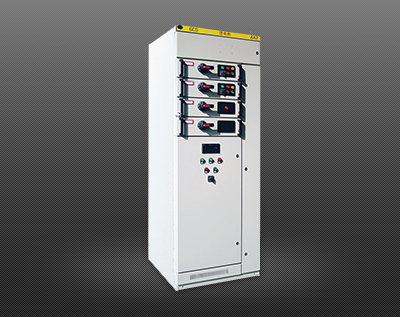

Gcs型低压抽出式开关柜， (以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统，在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)H7、额定工作电压为380(400)v、 ((i60v)、额定电流为4[)(10A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

本产品符合标准：GB7251《低压成套开关设备》、JB／T9661《低压抽出式成套开关设备》、IEc60439—1《低压成套开关和控制设备》。

二、使用环境条件

l、周围空气温度：最高温度+40℃，最低温度一5℃，24小时内平均温度不得高于+35℃；

2、周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度，如+20℃时为909'，应考虑到由于温度的变化可能会偶然产生凝露的影响，

3、海拔高度户内使用地点不得超过2000m。

4、装置安装时与垂直机的倾斜度不超过5°，且整组柜列相对平整(符合GBJ232—82标准)；
