产品说明
一、概述
智能无功功率动态补偿装置,采用电力电子投切开关电容技术及随机无功功率直接取样技术,具有抗涌流、抗干扰、工作可靠、抗操作过电压等特点,特别适用于城乡电网的无功功率补偿,油田快速补偿,工矿企业内部电网的无功功率补偿。可以安装在10/0.4kV或0.6/0.4kV的户外柱上变压器的电杆上,用途广泛。
同时,该装置具有实时监控显示三相电力参数功能,能随时显示电路中三相电压、电流、功率因数、频率、有功功率、无功功率,谐波失真度。具有RS485接口,接MODBUS/JBUS接口等功能,行协议规约和上位机通讯联络。
XZW无功功率补偿装置,还具有短路保护、过载保护、漏电保护功能,还具有综合配电柜的特点,该装置是国内领先的无触点动态无功补偿装置。
二、使用环境条件
1、环境温度:一25℃-+40℃,24小时平均温度不高于+35℃;
2、空气相对湿度:最高温度为40℃时,相对湿度不超过50%,在较低温度时,允许有较高湿度;
3、海拔高度:不大于2000m;
4、安装在无剧烈震动和冲击,无腐蚀性气体的场所。
三、主要技术参数
1、额定工作电压400V;
2、额定容量:50kVA、80kVA、lOOkVA、160kVA、200kVA、250kVA、315kVA、400kVA、600kVA;
3、补偿容量:225kVar、23kVar、45kVar、60kVar、675kVar、90kVar;
4、补偿效果:≥0.95;
5、补偿方式:三相平衡补偿、三相分相补偿;
6、投切方式:1-2、1-2-2、1-2-4-8;
7、投切延时时间 10S一100S;
8、电路保护功能短路、过载、缺相(三相平衡补偿时);
9、漏电保护功能鉴相、鉴幅: (选相)
10、显示监控功能
(1)功率因数; (2)电流; (3)电压; (4)互感器变比; (5)无功门限; (6)延时; (7)过压门限;
(8)三相电压(选项); (9)三相电流; (10)频率(选项); (11)有功功率(选项); (12)无功功率(选项);
(13)有功电度(选项); (14)无功电度(选项); (15)总谐波失直度(选项);
11、外形结构立式/卧式、全不锈钢外壳/钢板喷塑外壳。
四、结构

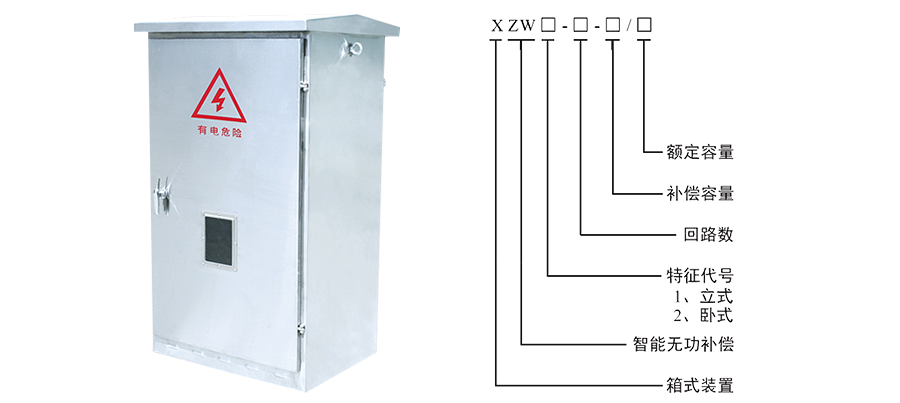

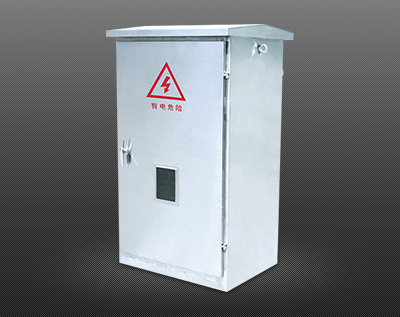

箱体结构为立式和卧式、全封闭、前后开门、门框结合处有防水的防水槽,顶部有帽沿形顶盖,并设有通风道;设有丝网,以防异物侵入;电源部分从上部防水进线孔进线,箱底有出线孔出线,具有防锈、防水、防护等性能。防护等级为IP54。
主要工作原理与操作:
1、三相平衡补偿控制原理; (略)
2、分相补偿式控制原理; (略)
3、功率因数控制器、面板操作、参数设定与工况选择;

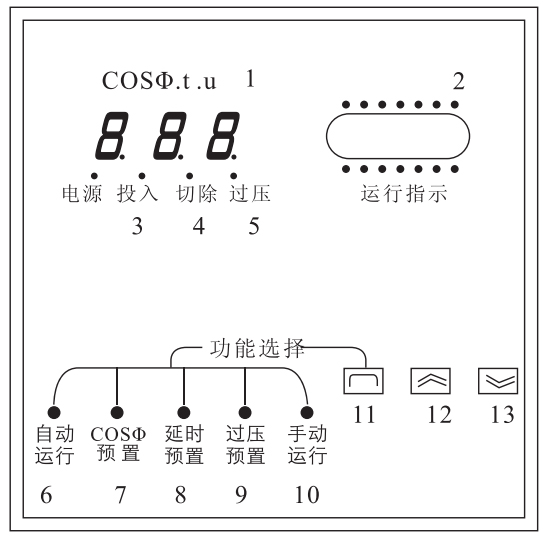

面板如右图所示:
(1) LED显示器:显示功率因数、预置参数;
(2)运行指示:显示电容器组工作阶段;
(3)投入状态指示:频闪,将执行电容器投入;
(4)切除状态指示:频闪,将执行电容器切除;
(5)过压状态指示:灯亮,将执行电容器组过压切除;
(6)自动运行指示灯亮时自动运行状态;
(7)cosΦ 预置指示灯亮时LED显示器显示COSΦ 预置;
(8)延时预置指示灯亮时LED显示投切延时预置;
(9)过压预置指示灯亮时LED显示器显示过压门限预置;
(10)手动运行指示灯亮时为手动运行状态;
(11)功能选键:循环选择6一10各项功能;
(12)旧递增键电容器组手动投入、参数修改;
(13)递减键电容器组手动切除、参数修改。
